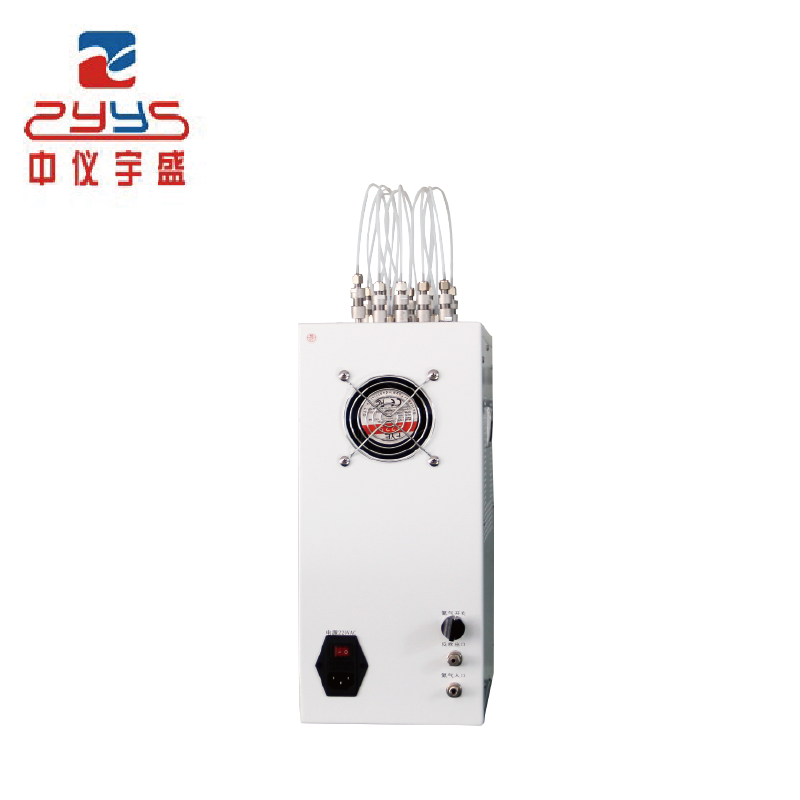

TDS-3410A型解吸管活化裝置

一、用途及應用范圍

    TDS-3410A型解吸管活化裝置把解吸管活化和標樣（苯系物、TVOC等）模擬采樣設計為一體，分別獨立工作，簡單實用，工作效率更高。

二、工作原理

    TDS-3410A型解吸管活化裝置主要有四部分組成：解吸管活化處理部件、標樣模擬采樣裝置部件、恒溫爐和時間定時器，可根據使用目的組裝。TDS-3410A型解吸管活化裝置主要有以特點：

    1. 解吸管活化裝置和標樣模擬采樣裝置一體化設計，一機多用，大大提高本裝置的性價比和減少運行成本；

    2. 標樣模擬采樣即適合氣體標樣（常溫），又適合液體標樣（加熱）；

    3. 可同時活化1～10支解吸管；

    4. 解吸管活化和標樣模擬采樣時間可定時自動運行。

三、主要技術性能指標

    1. 恒溫爐：控溫范圍：室溫～400℃，以增量1℃任設，

         控溫精度：±0.5%；

    2. 定時器：0min～99h99m連續可調；

    3. 活化（再生）或模擬采樣吹掃氮?dú)饬髁浚?～1000mL/min連續可調；

    4. 解吸管尺寸：外經Ф6（或1/4英寸），長度不限；

    5. 消耗功率：< 500W；

    6. 外形尺寸：170×380×400mm3；

    7. 重量：約8kg。

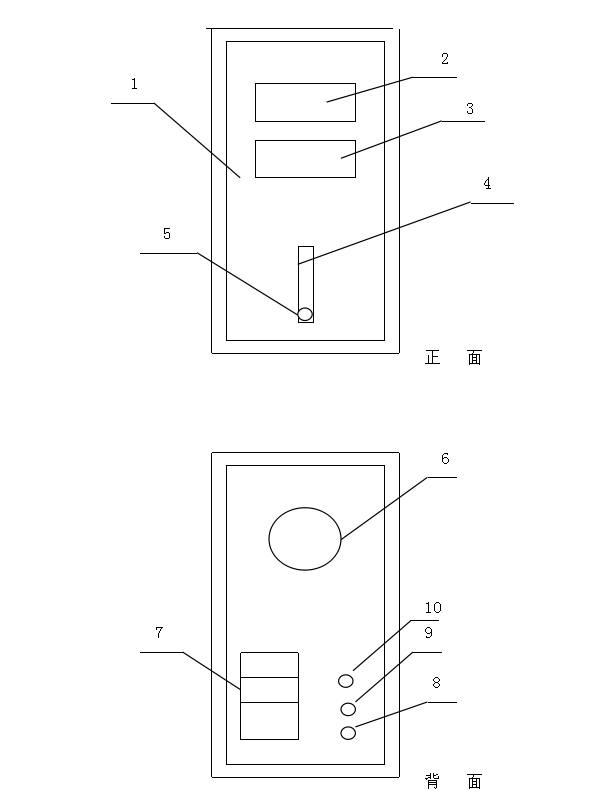

1.機箱

2.PID控溫器：設定控制恒溫爐溫度；

3.時間定時器：解吸管活化和標樣模擬采樣時間，定時給定和自動停止；

4.流量計：解吸管活化或標樣模擬采樣的流量指示；

5.針形閥：用于調節解吸管活化或標樣模擬采樣的流量；

6.軸流風機：用于機箱內部排風散熱；

7.220V交流輸入電源插頭（含電源開關和保險絲）；

8.氮?dú)馊肟冢航馕芑罨考驑?biāo)樣模擬采樣部件吹掃氣氣源入口；

9.載氣入口：備用口；

10.反吹出口：備用口。

　　操作簡介

　　1.PID控溫器的功能與操作

　　⑴PID控溫器面板說明：

　　PID控溫器作用主要是：設定、指示、控制恒溫爐的溫度。

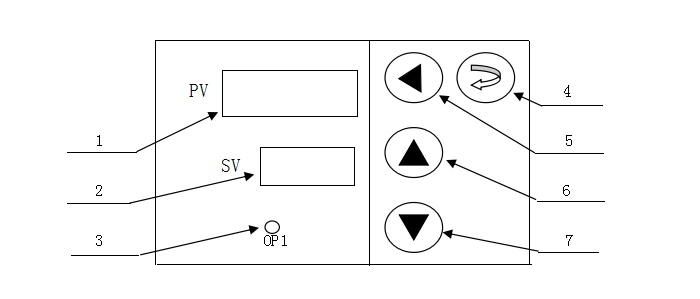

　　控溫器的前面板如：圖二所示：

　　1.實際溫度顯示2.設定溫度顯示3.控制狀態指示燈

　　4.設定參數轉換鍵5.位移鍵（啟動自整定）6.設定溫度增加鍵

　　7.設定溫度減小鍵

　?、剖褂门c操作

　?、偻姾螅?”首先顯示型號801，再顯示7.01（版本），過后顯示上次關機前的設定溫度；

　?、凇?”開始顯示：從加熱爐實際溫度加熱，溫度不斷增加的溫度值，此時“3”紅燈一直亮，直到“1”溫度顯示接近“2”時，“3”燈周期性亮或滅；

　?、邸?”達到溫度后，“1”與“2”顯示溫度差不大于設定溫度的1%；

　?、苋舾淖冊O(shè)定溫度“2”，僅需按動“5”與“6”、“7”上下鍵即可；

　?、萑粽`按“4”參數轉換鍵，等待30秒后會自動恢復到正常狀態；

　?、蕹O(shè)定溫度可調外，其它功能參數已鎖死，若作為它用方可開鎖調節。

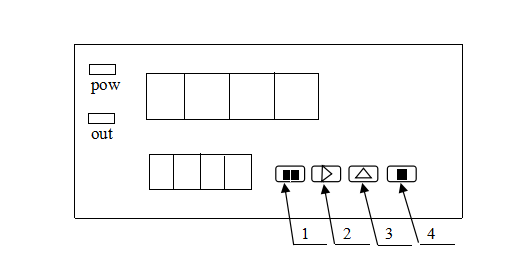

　　2.時間定時器使用與操作

　?、沤油娫?，POW紅燈亮，表示時間定時器正在運行；

　　⑵按2鍵：選擇第一時間（上部指示框顯示），斷續用3鍵設定；

　?、抢^續按2鍵：選擇第二時間（下部指示框顯示），斷續用3鍵設定。此裝置操作時，第一時間和第二時間要設定為相同值；

　?、犬?dāng)?shù)谝粫r間和第二時間設定完畢，停止按所有鍵，等待8秒自動完成設定；

　?、蓡訒r，僅按4鍵，上部指示框?qū)@示運行時間不斷增加直至到設定的時間；

　?、蔕UT指示滅亮，表示時間定時器正在運行（計時）。OUT燈亮，表示時間定時停止運行。

　　3.活化解吸管的一般操作過程

　　⑴接好裝置的氣源和電源；

　?、拼蜷_電源總開關；

　　⑶設定活化爐的需要的溫度；

　?、劝研枰罨慕馕茉诮馕芑罨考习惭b好?；罨b置可以同時活化10支解吸管，若活化不到10支，需用備件中的白墊把不用供氣出口堵死；

　?、烧{(diào)節針型閥，設定活化的解吸管吹掃流量（每支解吸管的吹掃氣流100mL/min）。若需校準確的吹掃流量，可以通過對每只解吸管用皂膜流量計進行測量。因解吸管吸附劑填充物氣阻有差異，每支管的流量可能略有不同，作為再生目的并無實質影響；

　?、拾呀馕芑罨考迦牖罨癄t，啟動時間定時器計時活化，這時活化爐開始升溫；

　?、硕〞r器時間倒計時為0，活化完畢，活化爐自動降溫，取出解吸管，待解吸管溫度降到接近室溫后關閉吹掃氣，拆下解吸管，關閉總電源；

　?、虨轭A(yù)防再生排出物造成室內污染，建議在風柜中操作。

　　4.解吸管活化系統安裝方法

　　(1)把10個解吸管鏈接螺母接好，分別放入紅色密封圈；

　　(2)用氣路管分別連接10個氣路出口上；

　　(3)把需活化解吸管一端插到紅色密封圈中，擰緊滾花螺母至密封為止。

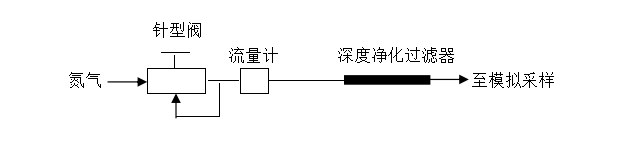

　　5.模擬采樣氣路流程簡圖

　　標樣模擬采樣的一般操作過程：

　　⑴液體標樣模擬采樣標定

　　把標樣模擬采樣部件裝到恒溫爐上，把空白吸附管（如：內裝TenaxTA）接到標樣模擬采樣部件出氣口，調節針型閥并測采氣流量約50ml/min，此時采氣氣流通過汽化室進入了吸附管，當恒溫爐（溫度高低視樣品沸點而定）穩定后，把一定濃度的標樣定量通進注入汽化室進樣口，定時吹掃2分鐘左右即可。

　?、茪怏w標樣模擬采樣標定

　　恒溫爐不加熱，把空白吸附管，如：⑴安裝好后，調節針型閥流量約100ml/min左右,把氣體標樣用大注射針筒從汽化室的散熱帽端注入,此時標樣將隨吹掃氣通過吸附管，一般通氣5左右分鐘（時間長短要看室溫、樣品濃度、吸附管填加的吸附劑，最佳時間通過實驗定）。

　　故障現象與排除方法
